紫外線方式飲料水殺菌装置

間接照射式モデル

殺菌ランプと石英ガラス管を独立させ、並列に配置したモデル。 殺菌ランプの交換、石英ガラス管のクリーニングも容易で、これまで 延べ数千隻への納入実績を持つ当社のベーシックモデルです。

紫外線式殺菌装置間接照射式モデル仕様書
型式 L-N101F L-N201F L-N501F
フィルター FC-HBL TYPE FC-LBL TYPE LB-LW TYPE(別置)
流量(最大) 1.0m3/h 2.0m3/h5.0m3/h
電源 AC100/200V 単相50Hz, AC100/110/115/220V 単相60Hz
殺菌灯本数 GL-30W×2本 GL-30W×3本 GL-30W×4本
入力(約) 120VA 180VA 240VA
配管接続 R1/2 Rc1 Rc1 1/2
水圧試験 0.98MPa
運転圧力(最大) 0.49MPa
配管抵抗(約) 0.02MPa 0.03MPa
材質 銅合金(接水部)
塗装色 マンセル NO.7.5BG7/2
外形寸法(約) W220 ×D125 ×H1110 W240 ×D170 ×H1180 W340 ×D200 ×H1235
本体重量(約) 16kg 25kg 40kg

直接照射式モデル

ステンレスボディーに保護用石英ガラス管と殺菌灯ランプを直接挿入した、世界中で採用されている 最もポピュラーな構造のモデル。フェリー、客船或いは海洋構造物など比較的処理量が多い場合に適していますが、 一般商船へも多くの納入実績を持っています。
殺菌灯切れ警報出力モデルも御用意しております。

紫外線式殺菌装置直接照射式モデル仕様書
型式 LL-3F LL-5F
フィルター FC-LBL TYPE LB-LW TYPE
流量(最大) 2.0m3/h 5.0m3/h
電源 AC100/200V 単相50Hz, AC100/110/115/220V 単相60Hz
殺菌灯本数 G36T6L×1本 G36T6L×1本
入力(約) 80VA 80VA
配管接続 JIS5K-25A JIS5K-40A
水圧試験 0.98MPa
運転圧力(最大) 0.49MPa
配管抵抗(約) 0.03MPa
材質 ステンレス(接水部)
塗装色 マンセル NO.7.5BG7/2
外形寸法(約) W1060 ×D130 ×H270 W1060 ×D170 ×H280
本体重量(約) 25kg 35kg
操作盤 本体一体型 本体一体型
型式 LL-10F LL-20F
フィルター LBL-4SF TYPE LBL-4SF TYPE×2
流量(最大) 10.0m3/h 20.0m3/h
電源 AC100/200V単相50Hz, AC100/110/115/220V 単相60Hz
殺菌灯本数 G36T6L×3本 G36T6L×5本
入力(約) 240VA 400VA
配管接続 JIS5K-40A JIS5K-65A
水圧試験 0.98MPa
運転圧力(最大) 0.49MPa
配管抵抗(約) 0.05MPa
材質 ステンレス(接水部)
塗装色 マンセル NO.7.5BG7/2
外形寸法(約) W1100 ×D190 ×H390 W1140 ×D250 ×H390
本体重量(約) 50kg 65kg
操作盤 別  置 別  置

薬品注入装置

使用する薬品を選択する事により、幅広い用途に対応する機器となります。
弊社では「飲料水殺菌用の次亜塩素剤」、「造水装置処理後に飲料水用とするためのミネラル剤」「配管内の腐食を予防するための防錆剤」を主に扱っております。
注入方式は、清水ポンプやフロースイッチより信号を貰い流量にかかわらず定量を注入する「定量注入方式」
流量計を装備し、流量計からのパルス信号により注入量が変動する「比例注入方式」に対応できます。
その他特殊仕様も対応できますので、一度ご相談ください。

薬品注入装置
型式 塩素注入用 ミネラル剤注入用
型式 PW-30-VTCF-30 PW-100-VTCF-50
対応清水処理量 15000L/hまで対応可 7000L/hまで対応可
注入ポンプ PW-30-VTCF-HWJ PW-100-VTCF-HWJ
最大注入量 30mL/min. 100mL/min.
対応清水圧力 Max 1.0MPa Max 0.7MPa
薬液タンク 30L 50L
使用薬剤 次亜塩素剤ピューラックスS (注入時は10倍希釈で使用) ミネラル剤カラット#1003 (注入時は10倍希釈で使用)
重量(運転時) 15kg(45kg) 15kg(65kg)

ステンレス製ウォータークーラー(殺菌装置、フィルター付)

(1)外板がステンレススチール(SUS-304)のヘアライン仕上げになっており、さびに強く、いつまでもステンレス特有の淡い光沢を保ちます。

(2)内蔵したフィルターで水をろ過し、清潔にします。また、保守が容易に行える設計になっています。

(3)十二分に余裕のある殺菌力をもった殺菌器を内蔵していますので、乗組員皆様の御健康を御約束致します。

ステンレス製ウォータークーラー(殺菌装置、フィルター付)仕様書
型式 SD-N25S-S2F2G SD-N25SB1-S2F2G SD-N25S-S2F2GT
電源 AC100V単相60Hz AC110/115V単相60Hz AC220V単相60Hz
消費電力 280W 310W 330W
圧縮機 130W,全密閉型往復動式
凝縮器用送風機 1W,110φプロペラ式
凝縮器 アルミフィンドチューブ強制通風方式
冷却器 SUSタンク外周クーリングパイプ巻付
冷媒制御装置 キャピラリーチューブ
冷媒 HFC-134a(105g)
冷却タンク ステンレススチール SUS304,容量:3L
給水装置 給水用電磁弁及びグラスフィラー
給水操作 押しボタン・足踏みペダル共通 グラスフィラー
殺菌装置 圧力式紫外線殺菌装置
殺菌灯:UG-260×1本
濾過器 ダスロン濾過器:HB形 500L/h
冷却性能 流量23L/h(室温30度,入口水温25度,出口水温12度)
外形寸法 W345×D280+50(ペダル部)×H947+250(グラスフィラー)
重量 24kg 30kg
水圧 0.07~0.6MPa

清水ろ過器(ダスロンフィルター)

ダスロンフィルターは、船舶を熟知した日本コントロールの純正品です。

清水、飲料水用フィルターとして30年以上のロングランを続けています。

メッシュが約200ミクロンのカートリッジ式、比較的大きい粒子のろ過に適していますから

船舶の実状にマッチしています。またカートリッジの取り替えも簡単です。

殺菌装置の前処理用としても、また単独のフィルターとしても使用できます。

清水ろ過器(ダスロンフィルター)仕様書
型式 FC-HB15 FC-HBL
流量 0.6m3/h 1.5m3/h
エレメント HB型 (φ45×180, 200ミクロン) HB-L型 (φ45×360, 200ミクロン)
入口配管 JIS5K-15A
出口配管 JIS5K-15A
水圧試験 0.98MPa
最大運転圧力 0.49MPa
配管抵抗 0.03MPa
材質 SUS304
外形寸法 φ50×275 φ50×450
本体重量 2.7kg 3.0kg

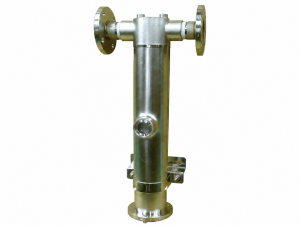

型式 FC-LBL LB-LW LBL-4SF
流量 3.0m3/h 6.0m3/h 12.0m3/h
エレメント LB-L (φ56 ×400, 200ミクロン) LB-L (φ56 ×400, 200ミクロン) ×2本 LB-L (φ56 ×400, 200ミクロン) ×4本
入口配管 JIS5K-25A JIS5K-40A JIS5K-50A
出口配管 JIS5K-25A JIS5K-40A JIS5K-50A
水圧試験 0.98MPa
最大運転圧力 0.49MPa
配管抵抗 0.02MPa 0.02MPa 0.03MPa
材質 SUS304 銅合金 SUS304
外形寸法 W200 ×D128.2 ×H449 W450 ×D193 ×H686 φ165.2 ×861
本体重量 7.0kg 15.0kg 20.0kg

活性炭ろ過装置

活性炭が臭気、濁りを除去する事はよく知られています。

当社の活性炭ろ過装置は高純度の椰子殻活性炭を使用した、清水用ろ過装置です。

清水の脱塩、脱臭、脱色等に大きな効果を発揮し、透明で、おいしい水をお届けします。

活性炭ろ過装置
活性炭ろ過装置仕様書
型式 C-2AS1 RAC-SHIP-25 RAC-SHIP-50
流量 0.6m3/h 1.0m3/h 3.0m3/h
活性炭 2L 25L 50L
珪石 4.5L 6L
配管接続 JIS5K-15A JIS5K-25A JIS5K-40A
水圧試験 0.98MPa 0.69MPa
最大運転圧力 0.49MPa 0.39MPa
塗装色 シルバー焼付塗装 マンセル NO.7.5BG7/2
外形寸法 φ139.8 ×430 W400 ×D290 ×H870 W671 ×D664.5 ×H1685
本体重量 9.0kg 145kg 210kg

ミネラル水製造装置(硬水化装置)

船舶の造水装置で製造された清水は純水に近く、ミネラル成分が含まれていません。

この水を人間が摂取することは健康上好ましくなく、体調に異常をきたすことがあります。

当社のミネラル水製造装置(硬水化装置)はろ剤に天然のミネラル鉱石を使用し、

フィルターを通過する純水にマグネシウム、カルシウムを溶解、添加します。

長期航海における船員の皆様の健康を守るおいしい水をお届けします。

ミネラル水製造装置(硬水化装置)
ミネラル水製造装置(硬水化装置)仕様書
型式 RF-1000S1 RF-2000S1 RF-3000S1 RF-5000S1
流量 1.0m3/h 2.0m3/h 3.0m3/h 5.0m3/h
ドロマイト 80kg 160kg 240kg 400kg
水圧試験 0.98MPa
最大運転圧力 0.49MPa
配管抵抗 0.02MPa 0.02MPa 0.03MPa 0.03MPa
材質 SUS316
塗装色 マンセル NO.7.5BG7/2
外形寸法 W460 ×D430 ×H1520 W860 ×D650 ×H1700 W830 ×D650 ×H1800 W1100 ×D850 ×H1800
本体重量 160kg 260kg 350kg 590kg

電気/蒸気式カロリーファイヤー(シェル&チューブ型) 循環ポンプ内蔵型

貯温式温水器の代表的なモデル、缶体はオールステンレスを使用、錆の心配はありません。

厨房やお風呂(シャワー)洗濯室等に豊富なお湯を供給できる熱交換器です。
機器はコンパクトで、設置場所も選びません。

(1)蒸気ヒーター及び電気ヒーターは、必要な加熱能力に応じて、オーダーメイドが可能。またお湯は循環しているため、いつでも一定の温度での供給が可能です。

(2)操作は全て自動で、運転時に人の操作は要りません。また保護装置を装備して
おり、温度の急激な上昇を防止しております。

型式 TN20E3S
電源 AC440V 3φ 60Hz
清水温度(入口/出口) 10℃ / 60℃
供給清水圧力 0.4 ~ 0.5MPa
供給蒸気圧力 0.55MPa(MAX.0.6MPa)
供給蒸気温度 158.1℃
蒸気消費量 300kg/h
電気ヒーター 20kW
循環ポンプ 0.25kW
清水流量 3.0m3/h
加熱能力 174.4KW(150000kcal/h)
熱交換表面積 2.4m2
設計清水圧力 0.6MPa
設計蒸気圧力 0.7MPa
重量(DRY) 180kg
運転重量 266kg
塗装色 7.5BG7/2

電気/蒸気式カロリーファイアー(タンク型)循環ポンプ別置き型

貯湯式カロリーファイアーの代表的なモデルで、缶体はオールステンレスを使用、錆の心配はありません。
厨房やお風呂(シャワー)洗濯室等に豊富なお湯を供給できる熱交換器です。
常に一定温度のお湯をタンクに貯めており、すぐに大量のお湯を使用する事が可能。
時間をかければ、少ないヒーター容量でもお湯を沸かすことが可能です。

(1)蒸気ヒーター及び電気ヒーターは、必要な加熱能力に応じて、オーダーメイドが可能。またタンクもご要求の貯湯容量にてオーダーメイドが可能。

(2)操作は全て自動で、運転時に人の操作は要りません。また保護装置を装備しており、温度の急激な上昇を防止しております。

型式 KT-500ESU
電源 AC440V 3φ 60Hz
清水温度(入口/出口) 10℃ / 60℃
供給清水圧力 0.39~0.49MPa
供給蒸気圧力 0.5MPa(MAX.0.7MPa)
供給蒸気温度 158.1℃
蒸気消費量 260kg/h
電気ヒーター 30kW
貯湯量 500L
加熱能力 150kW(蒸気)
熱交換表面積 要確認
設計清水圧力 0.59MPa
設計蒸気圧力 0.7MPa
重量(DRY) 250kg
運転重量 750kg
